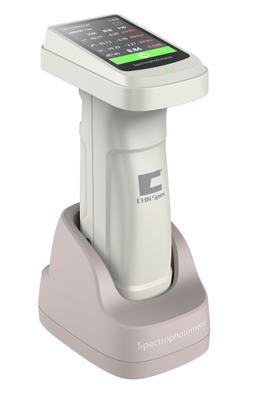

DS-700D便携式分光测色仪


测量条件: 反射:d/8(漫射照明,8° 方向接收) SCI(包含镜面反射光)/ SCE(不包含镜面反射光)同时测量
积分球: Φ40mm
测量口径: MAV:Φ8mm/Φ11mm;SAV:Φ4mm/Φ6mm;MINI:1*3mm
光谱范围: 400-700nm
观察角: 2°,10°
重复性: 最大值:dE*ab≤ 0.04
观察光源: LED(全波段均衡LED光源)+UV
测量时间: 小于2秒
台间差: ΔE*ab≤0.25
产品详情

具有优秀重复性和台间差的分光测色仪
超高重复性精度:dE*ab≤0.02
1.核心技术
(1)双光路设计提升重复性精度dE*ab≤0.02
双光路设计在测量样品信号的同时监测光源能量波动,在测量时减少干扰,获得更高的测量稳定性,将仪器测量重复性指标提高至dE*ab≤0.02。保证了仪器,测量速度、准确性、稳定性和台间差一致性高标准。相关技术受到中国发明专利和美国发明专利保护。
(2)创新的凹面光栅光路结构
创新是彩谱的灵魂。历经近10年的潜心研究,彩谱采用纳米集成光学器件作为分光器件,只需5微米厚度的光学器件即可实现了纳米级别的分光能力,再一次引领了行业创新方向,跨越了国外产品的技术封锁,极大的提升了产品的技术表现。相关技术受到中国发明专利保护。
· 相关技术发表于中国著名光学学术期刊《光学学报》、《光子学报》《基于实时双光路校正的分光测色仪优化设计》《基于D/8条件的颜色测量仪器SCE测量光泽修正模型的设计》
· 相关技术受到中国发明专利保护:基于D/8条件对光阱误差修正的颜色测量仪及实现方法CN201310373360.1,一种利用线性可变滤光片测量物体颜色的测色仪CN201310027285.3
· 相关技术受到美国发明专利保护:SPECTROPHOTOMETRIC COLORIMETER BASED ON LED LIGHT SOURCE AND METHOD FOR REALIZING THE SAME   US9243953B1
· 相关技术获得了浙江省科技进步三等奖和中国仪器仪表学会优秀产品奖


2.产品特性
(1)超高重复性精度:dE*ab≤0.02
重复性精度是描述分光测色仪精度的重要指标。优秀的光电测试系统方案保证了DS700D分光测色仪重复性精度达到了同类产品难以比肩的水平。DS700D分光测色仪的重复性评价标准采用了严苛的标准,呈现了卓越的重复性精度表现。

(2)优秀的台间一致性:dE*ab≤0.25
卓越的技术和工艺水平保证了DS700D具有优异的台间一致性。采用BCRA系列标准色砖进行颜色传递和色值溯源,保证了仪器的优秀台间差水平。
(3)校准底座和莫氏硬度为9的锆基准对仪器校准,保证了仪器的长期稳定性
相对于现有产品,DS700D分光测色仪在使用时不需要频繁的手动校准,只要放在校准底座上,仪器会自动根据自身状态和环境因素进行整体仪器功能和准确性的校准,保证仪器时刻处于稳定的状态,随时待命。
校准底座中的白板是仪器的工作基础。彩谱通过长期的投入和研究,整合了有“人工钻石”之称的锆材料作为校准白板,表面莫氏硬度达到9。由于材料本身有着堪比钻石的硬度和稳定性,保证校准白板表面不会划伤,随着温度和湿度变化不会变色。相对于国外和国内同类产品采用普通工业陶瓷甚至塑料作为校准白板,在稳定性和耐用性上进一步提高,确保了仪器的性能。

(4)超过30种测量参数和近40种评价光源可供选择
DS700D分光测色仪提供光谱反射率,CIE-Lab,CIE-LCh,ΔE*ab,遮盖力,白度,黄度等30+种测量指标;A,B,C,D50,D55,D65等近40种评价光源可选择,几乎囊括了业内所有的颜色测量指标和光源类型。

(5)DS700D支持8种测量口径可供选择
为了方便用户对不同尺寸的样品进行测量,DS700D分光测色仪支持8种口径供客户使用,稳定型:Φ11mm+Φ6mm+Φ3mm+Φ1*3mm,灵巧型:▽11mm+▽6mm+▽3mm+▽1*3mm,可以灵活的应用于各种不同的使用和测试条件。
(6)内置高清摄像头,清晰观察被测区域
DS700D分光测色仪在测量时可以通过摄像头获得被测区域的图像,可清晰定位样品被测区域,避免区域错误造成测不准确。

(7)支持微信小程序,安卓、苹果、鸿蒙手机APP
· DS700D分光测色仪可以通过丰富的移动端程序连接各种手机。
· 用户再也不用传递样品的色值和实物,可以轻松的通过微信传递颜色数据。
· 用户可以在多套色卡中查找最相近的颜色。
· 用户可以创建个人色彩数据库,录入印刷、涂料、纺织等色卡信息,创建的色彩库可上传至云端,多设备数据共享,颜色处理更便捷。
· 企业用户可在云端创建、管理自己的色卡信息库和颜色配方,通过独有的邀请码,将信息库和颜色配方共享给自己的用户使用。
微信小程序                               手机APP
(8)使用强大的PC端色彩管理系统ColorExpert*
DS700D分光测色仪随仪器附送Windows色彩管理系统ColorExpert,通过蓝牙或USB线连接DS700D分光测色仪。
ColorExpert是一款功能齐备的色彩管理软件,拥有四大功能模块:我的色彩、颜色检测、配色系统、个人中心。

在“我的色彩”功能模块,用户可在几百种其他用户自行共享的色彩库中收藏或新建自己所需要的色彩库。电脑软件与手机APP可共用账号,色彩库数据跟随账号,实现PC与移动端信息同步。
在“颜色检测”功能模块,用户可通过电脑软件校准、测量、设置分光测色仪。 用户可将云端数据库中的颜色作为标样测色差,查看光谱图、色差图、标样试样数据,以及导出想要的数据测试报告。
在“配色系统”功能模块,可为用户提供更便捷高效的配色流程。在仪器测出样品颜色后,系统在配方中心计算配方并自动修色,最后达到精准匹配。适用于油漆、涂料、印刷、纺织等领域的电脑自动配色应用。
在“个人中心”功能模块,用户可编辑自己的个人信息,搜索或删除已连接过的仪器信息,管理下游用户,管理分享给下游用户的色彩库。

3.外观结构及配件

内容数量内容数量
分光测色仪1充电头1
口径8数据线1
校准底座1校准证书1
便携包1软件U盘1
说明书1



技术参数


产品型号分光测色仪DS-700D
测量结构*D/8,SCI+SCE
测量重复性**dE*ab≤0.02
台间差***dE*ab≤0.25
显示精度0.01
测量/照明口径****稳定型和灵巧型共8个:
Φ11mm,Φ6mm,Φ3mm,1*3mm
▽11mm,▽6mm,▽3mm,▽1*3mm
测量指标光谱反射率,CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB
色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00)
白度(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,Taube Berger Stensby)
黄度(ASTM D1925,ASTM E313-00,ASTM E313-73)
黑度(My,dM),沾色牢度,变色牢度,Tint(ASTM E313-00)
色密度CMYK(A,T,E,M),同色异谱指数Milm,孟塞尔,遮盖力,力份(染料强度,着色力)
光源条件A,B,C,D50,D55,D65,D75F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12
CWF,U30,U35,DLF,NBF,TL83,TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4
LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2
照明光源全波段均衡LED光源+UV
测量观察方式摄像头
校准智能自动校准
软件支持Andriod,iOS,Windows,微信小程序
准确性保证保证一级计量合格
视场角2°,10°
积分球直径40mm
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
分光方式光栅
感应器双列高精度CMOS阵列传感器
波长间隔10nm
波长范围400-700nm
反射率测定范围0-200%
反射率分辨率0.01%
测量方式单次测量,平均测量(2~99次)
测量时间约1秒
接口USB,蓝牙
屏幕全彩屏幕,3.5英寸
电池容量单次充电可连续测量8000次, 7.2V/3000mAh
光源寿命10年100万次
语言简体中文,英语
存储仪器:标样100条,试样10000条;APP:海量存储
*漫射照明/8°方向接收,包含镜面反射光/去除镜面反射光
**白板校准后以5秒间隔测量白板30次标准偏差
***BCRA系列Ⅱ12块色板测量平均值
