应用系统图
一、产品特点
1.超高速数据采集：最高支持250kHz线扫速率，支持Camera Link和USB 3.0双接口可选，满足实时高帧率成像需求。
2.出色的光学设计：采用高效率VPH光栅，确保光损耗极低，显著提升OCT系统的探测灵敏度和动态范围。
3.多样化性能组合：
高分辨率配置：145nm带宽可提供极高的轴向分辨率（约2.14μm，空气中）。
长深度配置：0.02nm的超高光学分辨率支持高达11.7mm的成像深度。
4.高动态范围：内置10/11/12 bit可调ADC位深，有效捕捉微弱的样品反射信号。
5.工业级稳定性：采用紧凑坚固的机械结构，光纤接口（FC/PC）即插即用，适应0°C~50°C的工作环境。
6.高度可定制OEM：光谱波段和光学参数可根据客户的具体应用场景进行针对性定制。
二、产品选型参考

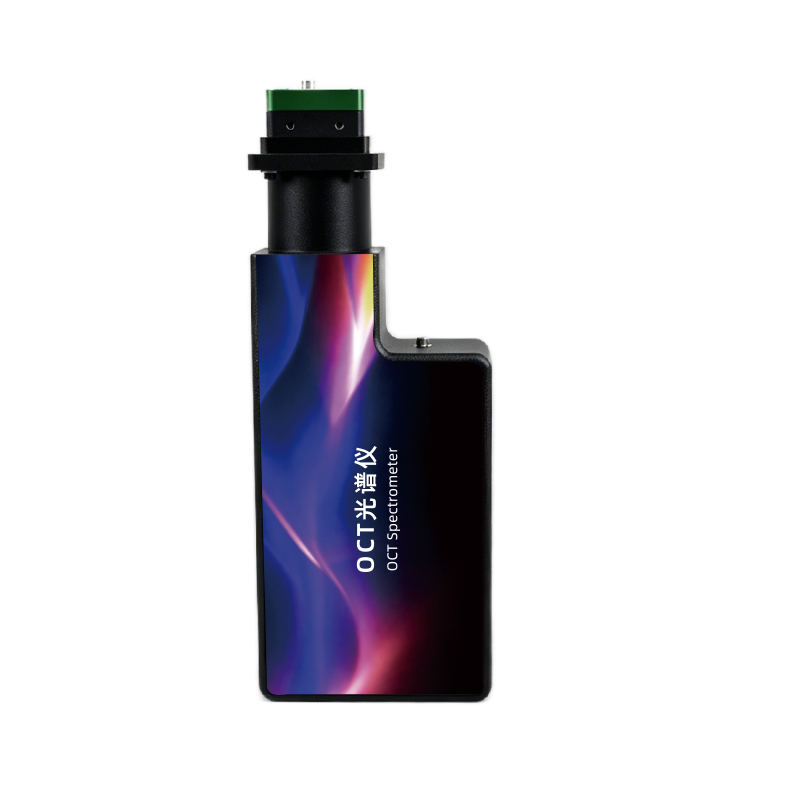

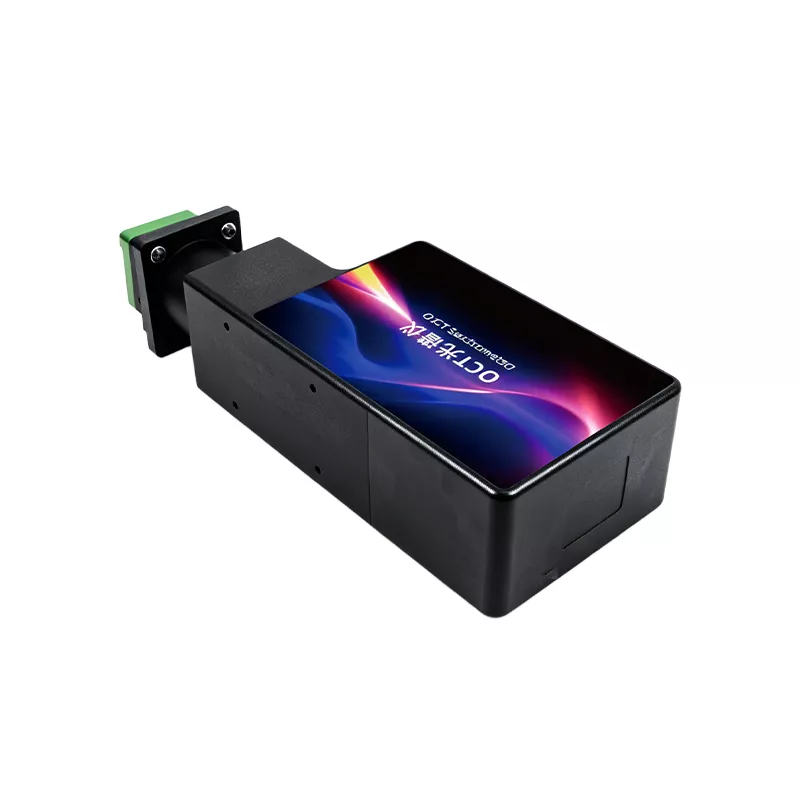

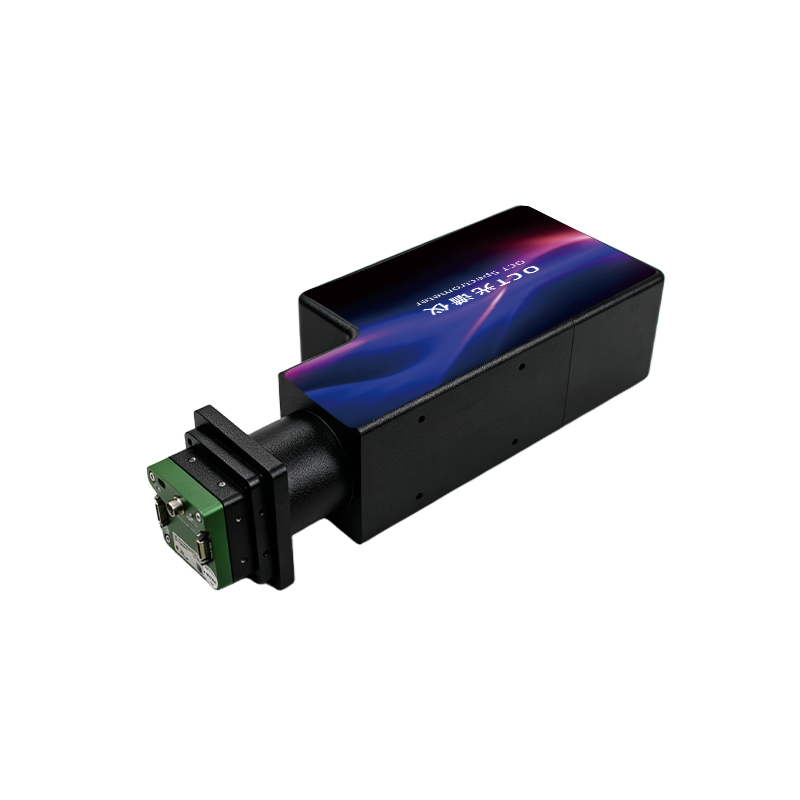

外观
|  |  |  |  |
| 型号 | CP800-840/145C | CP800-840/80C | CP800-840/43C | CP800-840/31C |
| 核心优势 | 超高分辨率(0.1nm) | 性能平衡型 | 长深度优化 | 超长成像深度(11.7mm) |
| 建议应用场景 | 追求极致空间分辨率的皮肤、角膜成像 | 通用生物组织成像、小型动物活体成像 | 材料内部探伤、工业分层测量 | 大尺寸样本检测、深层组织结构扫查 |
三、技术参数
| 型号 | CP800-840/145C | CP800-840/80C | CP800-840/43C | CP800-840/31C |
| 探测器 | 类型 | 线阵CMOS |
| 有效像素 | 2048pixels |
| 像元尺寸 | 10*200um |
| 感光面积 | 20.48*0.2mm |
| 线扫速度 | 20 kHz, 80 kHz, 130 kHz, 250 kHz 可选 |
| 光学参数 | 波长范围 | 780-925nm (可定制不同范围) | 801-880nm (可定制不同范围) | 818-861nm (可定制不同范围) | 825-856nm (可定制不同范围) |
| 光谱带宽 | 145nm | 79nm | 43nm | 31nm |
| 光学分辨率 | 0.1nm | 0.04nm | 0.03nm | 0.02nm |
| 轴向分辨率（空气）* | 约2.14µm | 约3.93µm | 约7.22µm | 约10.02µm |
| 成像深度* | 2.5mm | 4.5mm | 8.4mm | 11.7mm |
| 光学设计 | VPH光栅 |
| 入射光接口 | FC/PC 光纤接口 |
| 电气参数 | 数据输出接口 | USB3.0(最大130kHz)和Camera Link(最大250kHz)可选 |
| ADC 位深 | 10/11/12bit |
| 供电电源 | DC 5V（USB3.0接口） DC 10V to 15V（Camera Link接口） |
| 工作电流 | ＜600mA |
| 工作温度 | 0°C~50°C |
| 存储温度 | -20°C~60°C |
| 工作湿度 | ＜90%RH（不结露） |
| 物理参数 | 尺寸(mm) | 218*115*75.6 | 229*115*75.6 | 322*147*90 | 380*147*90 |
*空气中的理论计算值。
四、典型应用
 | 生物医学成像： 眼科诊断：视网膜及眼底结构的高速高清扫描。 皮肤科检测：皮肤癌早期筛查、汗腺及毛细血管血流监测。 内窥成像：结合导管进行心血管或消化道壁的微米级成像。 |
 | 工业无损检测： 半导体及显示屏：芯片封装检查、OLED屏多层结构厚度测量。 复合材料：聚合物、塑料及3D打印制品的内部缺陷与分层检测。 激光焊接：焊前焊中焊后在线质量检测 |
 | 科学研究： 微流控芯片分析、药物透皮吸收研究及材料形貌表征。 |
